Расчет и построение деталей для платья с отрезной верхней частью сложной формы

Расчет и построение деталей для платья с отрезной верхней частью сложной формы фото 1


Расчет ширины рукава


Шр.в.=0,285 (Дпр+Ппос+Шпр)=0,285 (43+4,2+11,4)=17 или Шр.в.=0,5(Опв+По.п.в.)=0,5 (26,9+7,1)=17
Шр.и.=Шр.в.=17 (по модели, эскизу).

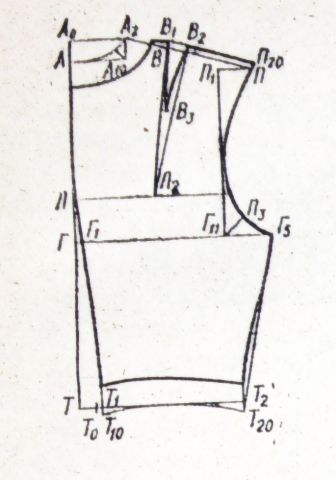

Построение спинки

Построить прямой угол с вершиной в точке А0.

Отложить:

  • вниз А0Л = 0,44 Дт.с1 = 0,44 . 43 = 19; А0Т = Дтс1+Пд.т.с. = 43 + 0,3 = 43,3,
  • вверх ТГ = Дб – Пс.пр.= 21,2- 1,2 = 20;
  • вправо А0А2 =0,33 Сш+Пш. = 0, 33 17,5 + 0,8= 6,6.
  • Вниз А2А10=0,35 А0А2 0,35х6,6 =2,3;
  • по биссектрисе А10А11 = 0,65 А2А10=0,6х2,3= 1,5. ГГ11 = 17,7;
  • вправо А2П =Шп = 2,5 + 0,4 = 13,1 + 2,9 — 16; ТТ0 = 2,5.

Сделать засечку на дуге А2П, Т0П = Вп.к.с + Пв п.к,с = 42,9 + 0,3 = 43,2.

Отложить :

  • в право Г11Г5 = 0,5 ШПр = 0,5 • 11,4 = 5,7;
  • вправо по биссектрисе Г11П3 = 0,25 Шпр = 0,25 • 11,4 = 2,8;
  • вверх по линии проймы ПП20 = 0,5 : 0,7;
  • вправо по линии А2П А2В = 0,38 Шп = 0,38 • 13,1 = 5;
  • вправо ЛЛ2 = 0,55 Шс = 0,55 • 17,2 = 9,5;
  • вверх ВВ1 0,15 А2В = 0,15 • 5 = 0,75;
  • вправо В1В2 = 2,5;
  • вниз В1В3 = 3,3 • 2,5 = 8,25.

Расчет суммы растворов вытачек по линии талии. Св = (Сг + Пг) — (Ст + Пт) = (46,2 + 2,3) — (32,8 + 1,7) = 14. Согласно эскизу, ее распределить в среднюю линию спинки, боковые срезы спинки и переда, а также в переднюю вытачку, раствор которой перенести после построения в переднюю линию, тем самым увеличивая и количество драпировки в области груди. В процентном соотношении С6 распределить следующим образом: по средней линии спинки 22, по боковым срезам спинки и переда, а также в переднюю линию по 26 %.

Средняя линия спинки. Отложить вправо ТТ1= 22 % Св = 0,22х 14 = 3. По точкам А, Л, Г, Т1 вычертить среднюю линию спинки. Провести вниз Т1Т10 = 0,25 ТТ1 = 0,25 • 3 = 0,75.

Боковой срез спинки. Отложить вправо ТТ2 = ГГ5 — 26 % Св = = 23,4 — 0,26 • 14 = 19,8. По точкам Г5 и Т2 вычертить боковой срез спинки. Провести вниз Т2Т20 = 0,25 (ГГ5 — 7Т«) = 0,25 • (23,4 — 19,8) = 0,9. По точкам Т10, Т20 вычертить линию низа спинки плавной вогнутой, которую сместить на половину ширины втачного пояса, согласно эскизу, примерно на 3. Вырез линии горловины спинки увеличить на 3—3,5 (вниз), по плечевому срезу дополнительный вырез должен быть равен дополнительному вырезу на плечевом срезе переда 3—3,5.
